TTRの妖しい改造日記

32696

現在、YAMAHA TT250R Raid に乗っています。大きな不満は無いのですが、乗っているとこうしたら便利だなぁとか色々注文が出て来ます。そこで、ちょっとした妖しい改造などをしてみました。

ライトスイッチ
マフラーカバー
方位磁石
スクリーン
サイクルメータ
ライトカウル
ペットボトル・ホルダー
マップケース
シガーソケット(DC12V)
荷物箱
クラッチストッパー

ライト・スイッチ

TTRは常時点灯なのでライトスイッチがありません。でもやっぱりライト消したい時もあります。って事で、ライト・スイッチを取り付けてみました。

材料

材料	値段
スイッチ	450
ステー	200
ボルト	30
ギボシ端子	手持ち品
リレー	1250
バスボンド	手持ち品

工程

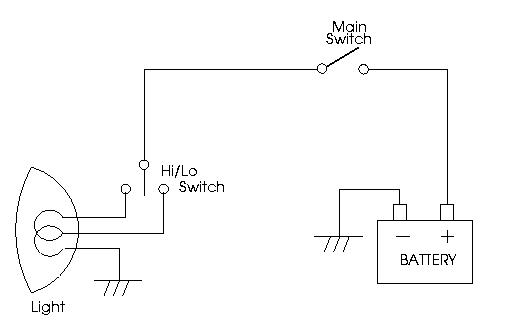

まずは元の配線図を以下に示します。

メインキーをONにすると同時にライトが点灯します。

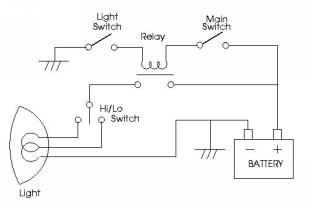

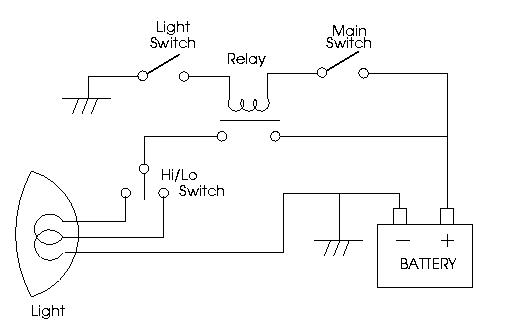

そこで、ライイトへの配線を途中で切断し、間にリレー、スイッチを入れ、ライトへはバッテリーから直接供給したのが下の図です。

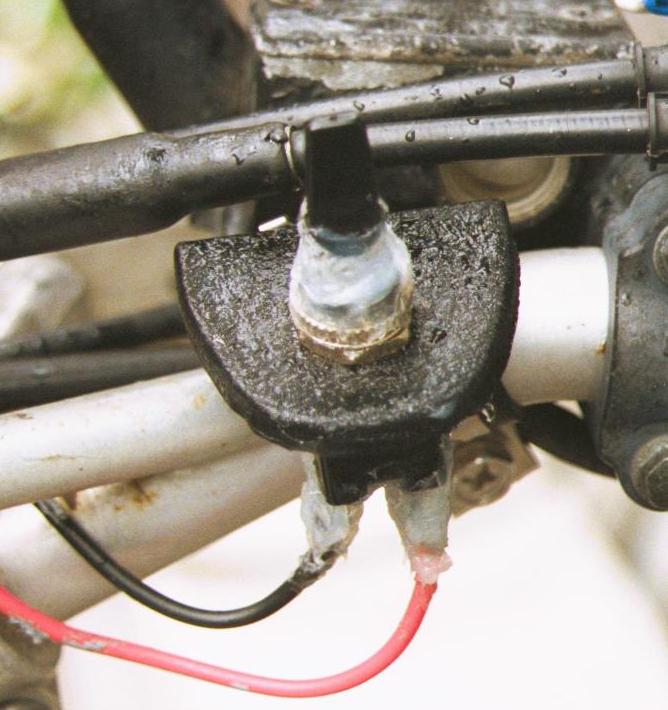

スイッチの取り付け位置ですが、そう頻繁に使用する事はないと事から右側に装着しました。最後にスイッチ及び端子には防水処置として、お風呂に使うシリコン充填剤を塗って完成です。

マフラーカバー

長距離やテントツーリングなどで荷物が多い時にはサイドバッグ(振り分けバッグ)を使っています。ところが、ある時焦げ臭い匂いがするようになりました。
ツーリング中は何だか分からなかったのですが、帰って荷物を降ろすとなんと、右側のサイドカバーが融けているでわありませんか。良く考察してみると、サイドバッグの重みの所為でカバーが押され、マフラーに張り付いて融けてしまったようです。(;_;)しくしく。

という事で、マフラーカバーを取り付けて見ました。最初は市販のマフラーカバーを探したのですが、結構高いし、いまいちだったので躊躇してたのですが、ある時、DIY店にて[焼きすぎ防止網]なる物を発見しました。
大きさ、形共にぴったりそうですし、なんと足が付いているので、カバーが押されても、マフラーとの接触はおろか、十分なスペースを確保出来そうです。そして何よりも値段が安い！また、キャンプで焼き網としても使えそうだし。(^^;
早々購入し、マフラーカバーとして取り付けました。

材料

材料	値段
焼きすぎ防止網	350
針金	手持ち品

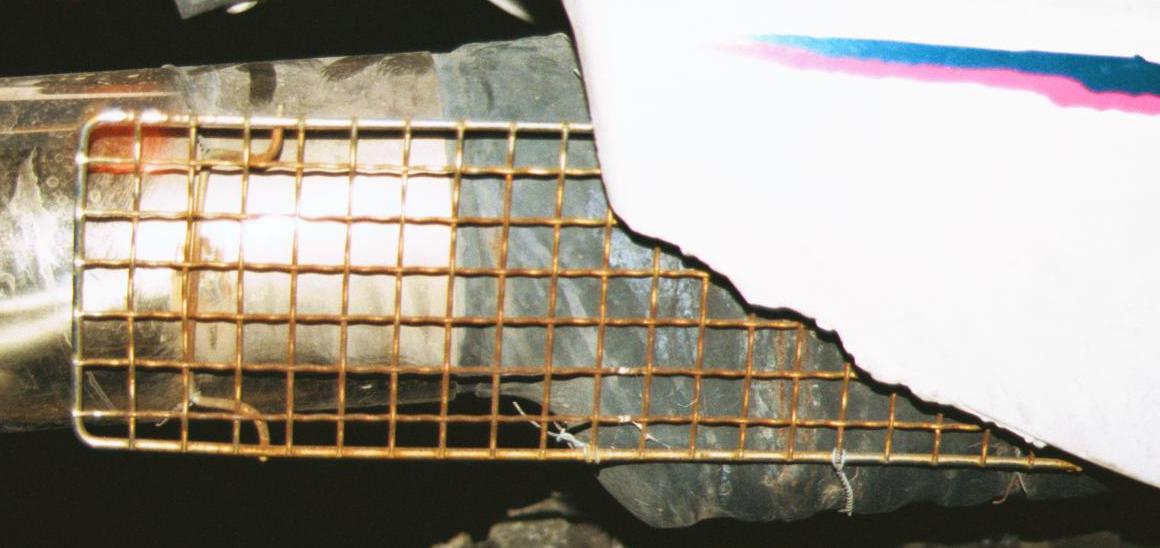

取り付けは簡単。マフラーに針金で縛り付けただけです。

そしてこれが1年後の姿です。

錆びてるし、足も曲がってしまってますが、機能は衰えていません。
キャンプなどで焼き網として使うにはちょっと……ですが

方位磁石

知らない道を走っていると、たまに迷子になる事が有ります。(^.^; こういう時に、どの方角に向かっているか分かるだけで安心出来ますし、間違いに気づいた時も、どの方向に向かえば戻れるとか色々と便利ですので方位磁石を取り付けました。

材料

材料	値段
方位磁石	350

両面テープで張り付けただけですが、見ためもなかなか良い具合だと思ってます。ただし、振動の所為なのか分かりませんが、80Km位から磁石がグルグル回ってしまい、役に立ちません。(^^;

スクリーン

最近のTT250R Raidには標準で可愛いスクリーンが付いていますが、私のRaidは94年式なので付いていません。スクリーンがないと困る様な事はないのですが、なんとなく付けて見ようかなぁなどと思っていました。
後付け用の市販品とか出回っていますが、値段は一万円以上します。高いっす。じゃぁ「とりあえず自作してみよう」って事で、スクリーンを自作してみました。

材料

材料	値段
アクリル板(2mm)	1280
ステー	200x3
ボルト類	70x6

工程

採寸
各部の寸法を計り、マジックでアクリル板に書く
曲げ
皿洗い容器(洗った食器を置いておく入れ物)に熱湯を貯め、アクリル板を熱しながら力を加えて曲げる。
切る
アクリルカッターで寸法通りに切る
削る
ドリルに研磨石をはめ込み曲面などを綺麗に仕上げる
寸法合わせ
実際に合わせてみて、細かい調整をする。
面取り
角部分とか、とにかく当たった時に痛くないように面取りをする
穴
位置合わせをし、穴開け箇所を決める
穴開け
ドリルで穴を開けるのだが、一気に開けようとすると割れてしまうので、8割くらいまでドリルで削り、仕上げは半田コテで溶かす。
取り付け
取り付け用のステーをライト回りのパイプ径に合わせて曲げる
薄いゴム板を切り、パイプに巻いてその上からステーを取り付け、ボルトで固定する

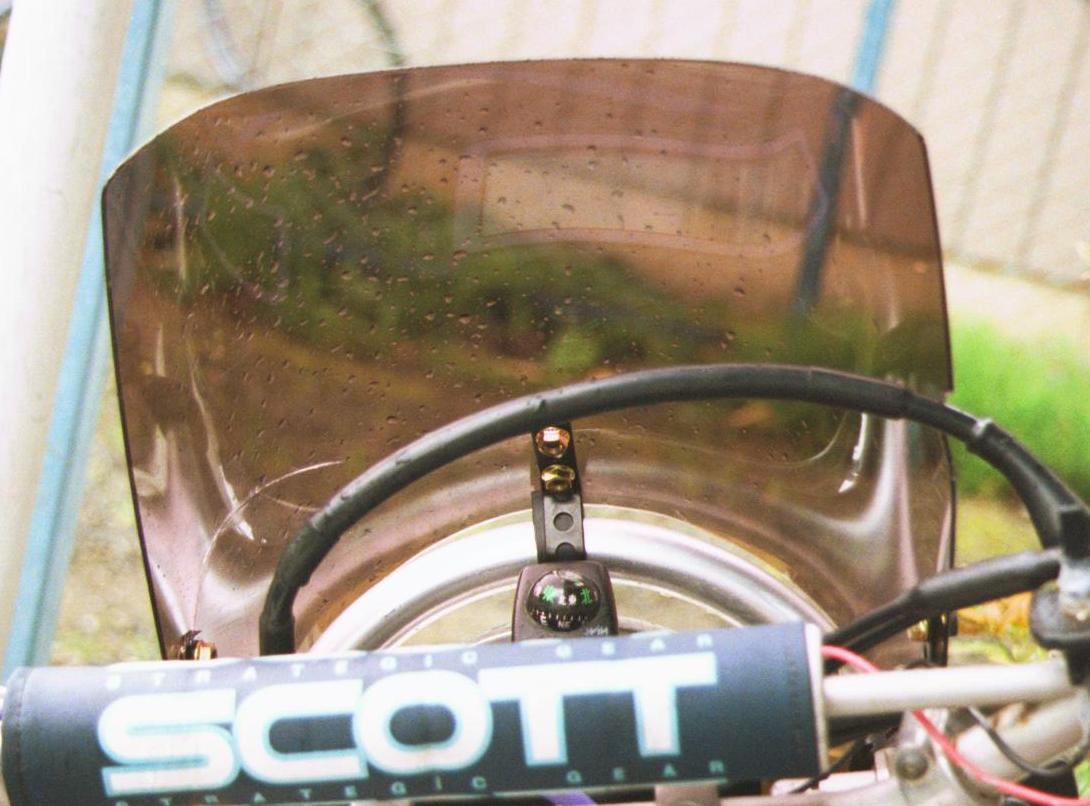

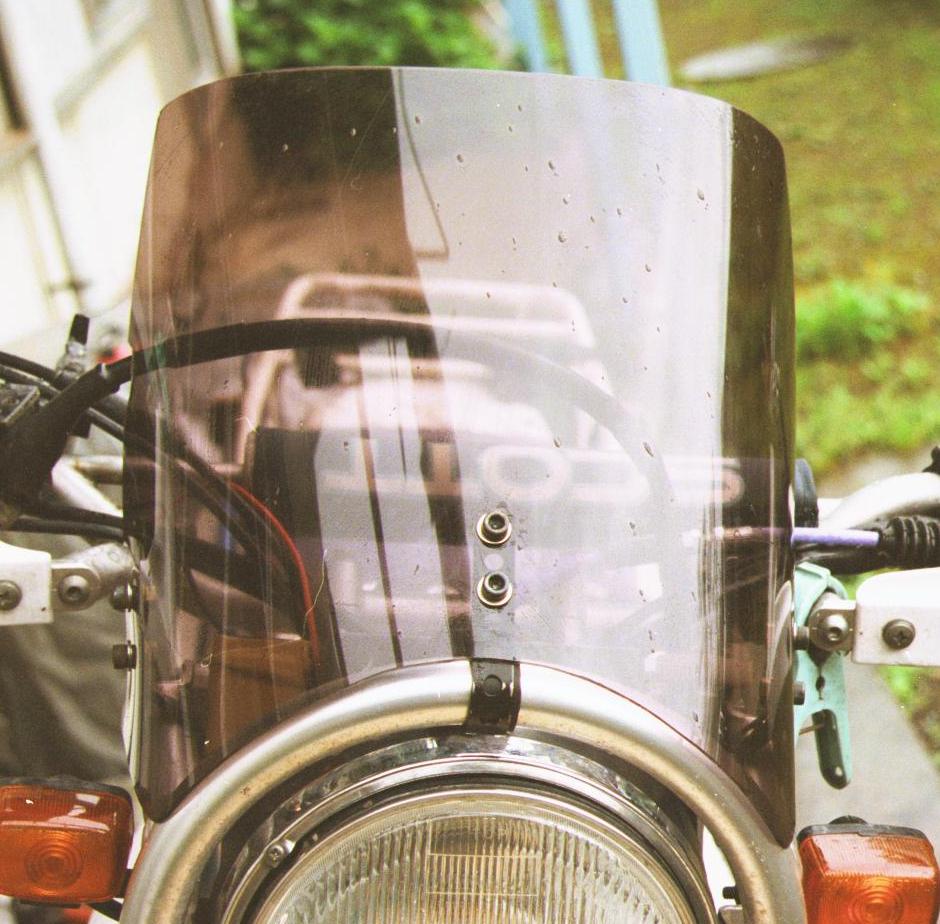

これが完成です。

自作した感想としては、結構疲れました。作業時間や手間を考えると買った方が安いかもしれない…。

その後…

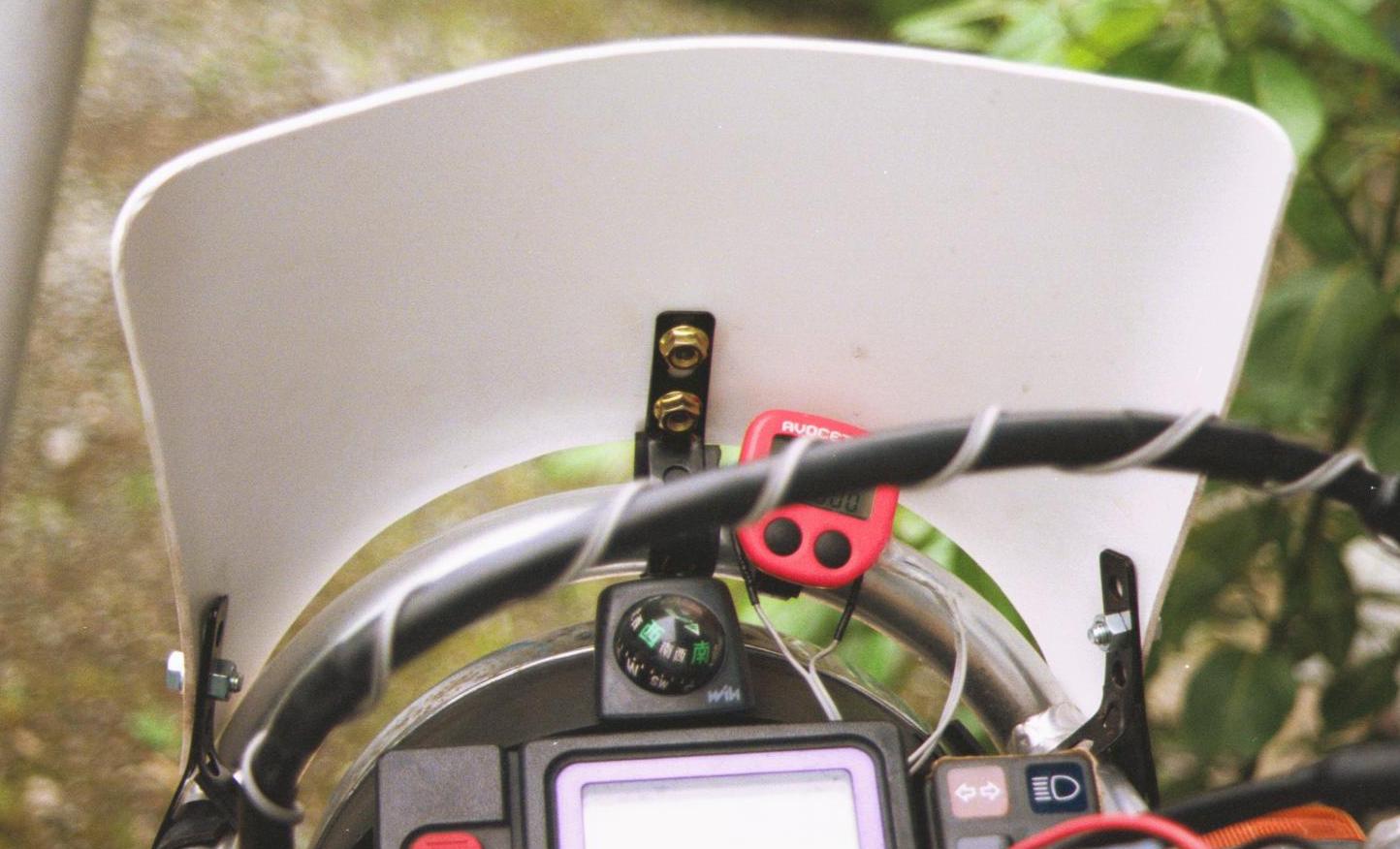

一週間も経たずに割れました。(泣) 苦労して作成したスクリーンが一瞬にしてこうなりました。が～ん…

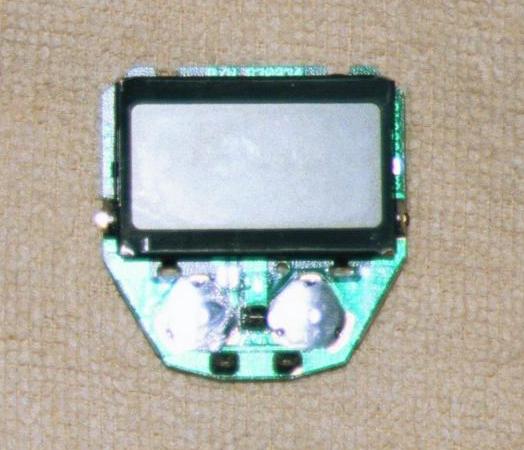

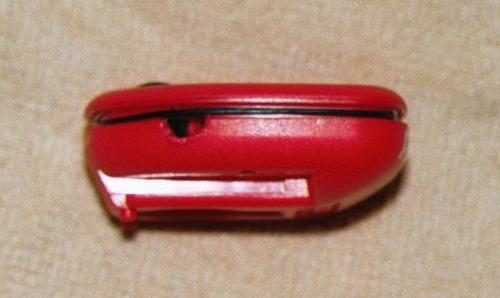

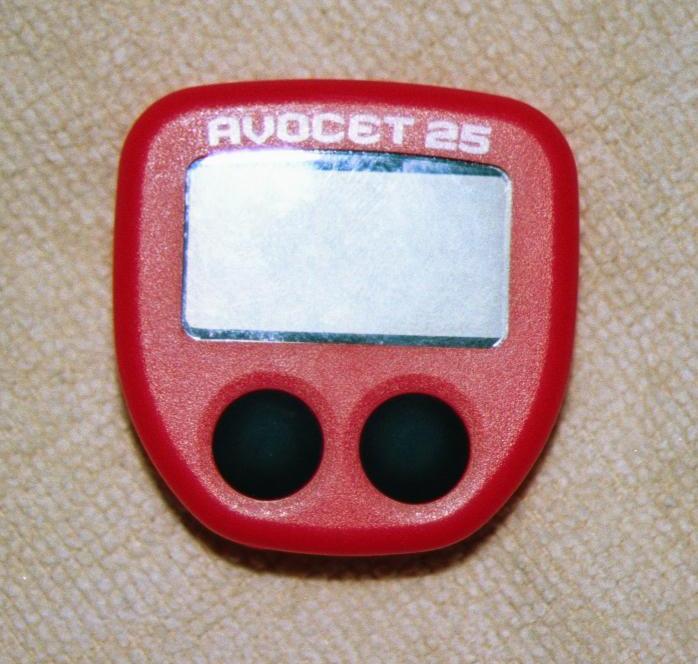

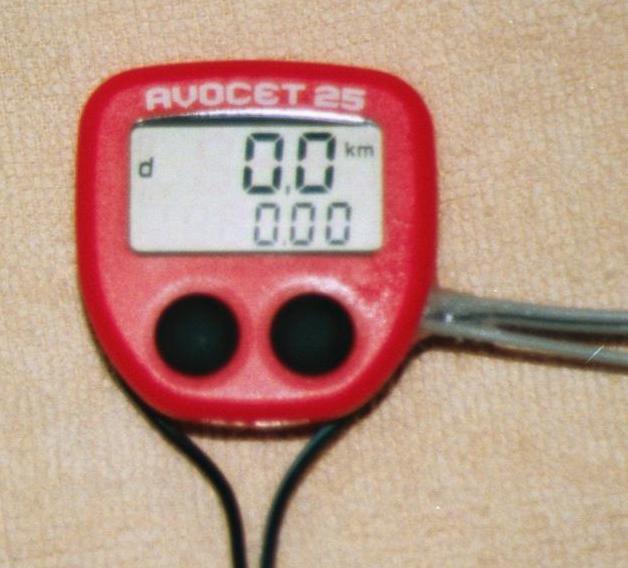

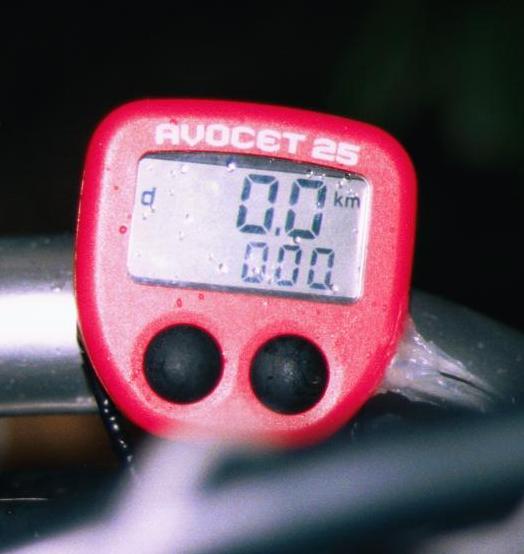

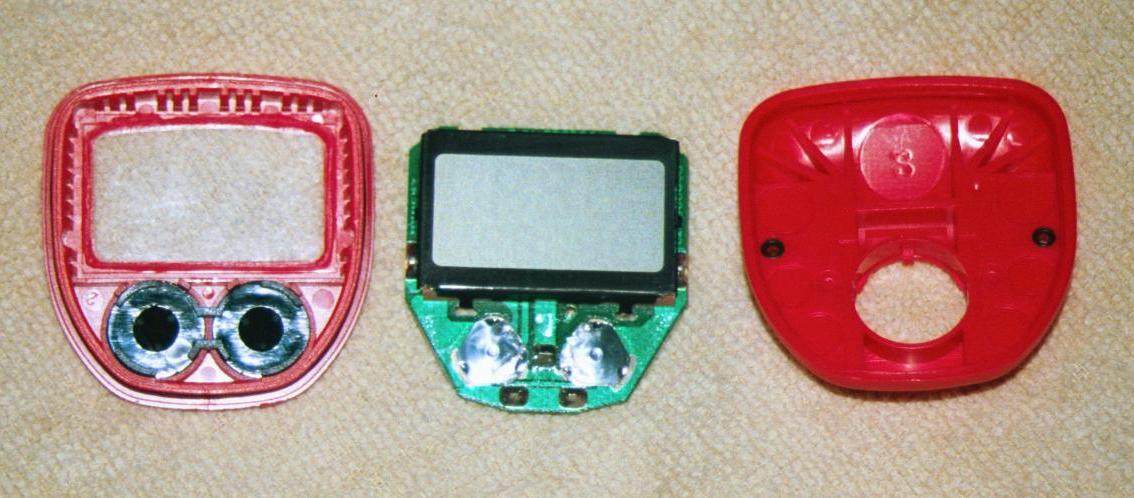

サイクルメータ(AVOCET 25)

一応、RaidにはAとBの2つのトリップが付いていて便利なのですが、たまに A,B間違えてリセットしたりとか、同時に表示できないなど、ちょっと不満があったりしたのでサイクルメータを買ってみました。
サイクルメータとは読んで字の如く自転車に取り付けるメータです。自転車用とはいえ機能は豊富で、速度、トリップ、平均速度、最高速度などが出来ます。
しかし、サイクルメータを買ったのは良いが、取り付け等で困った問題が発生してしまいました。

磁石
センサーが磁力を感知して信号を発生するのですが、付属の磁石が自転車のスポークにネジ止めするタイプなのです。ところが、自転車のスポークサイズなので、バイクのスポークには取り付けられない。さらに、磁力が弱いためセンサーを1cm以内に近づけないと反応しない。

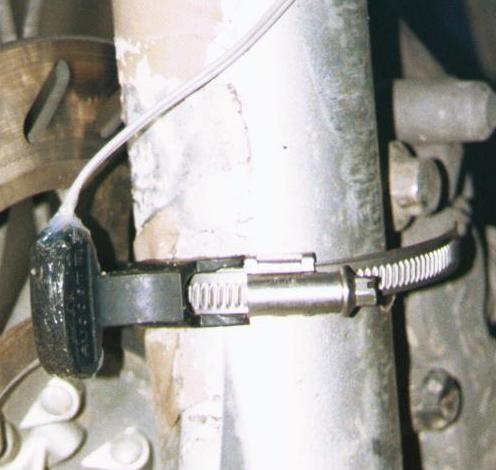

センサー
センサーにはベルトが付いていて、自転車の前フォークに巻き付ける様になっているのですが、バイクのフロントフォークは太い為、ベルトの長さが足りない。
ケーブル
センサーと本体間のケーブルが短い

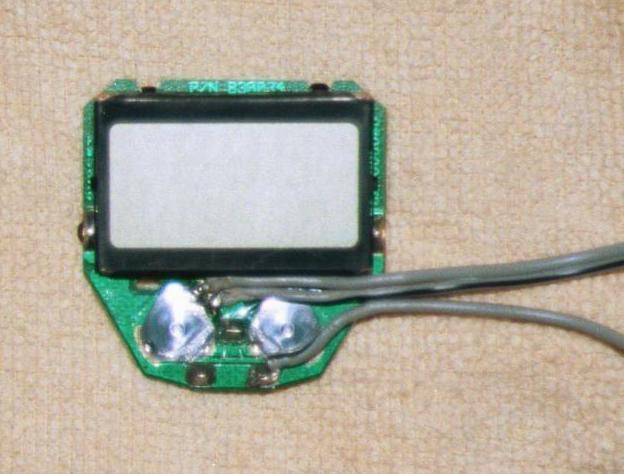

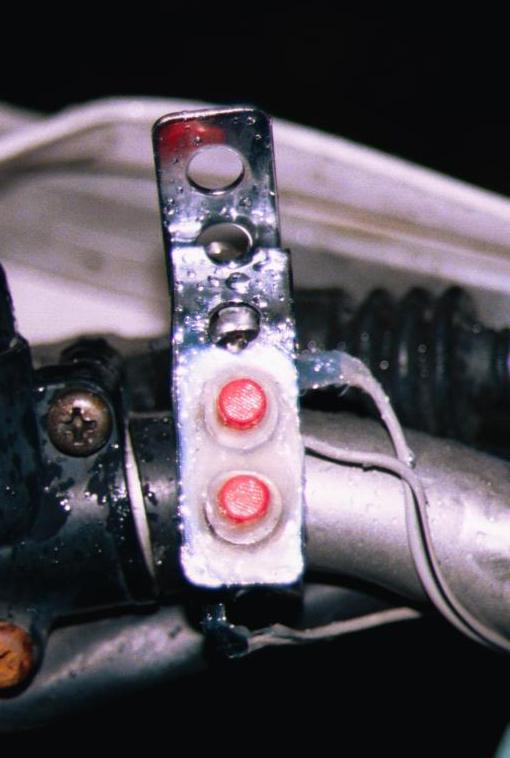

スイッチ
取り付けば所にもよりますが、手元だと表示が見にくいし、かといって手元から離すと操作がし辛い

ということで、色々と改造して取り付けようと考えていたのですが、どうしても1の磁石の問題が解決出来ずに数日が過ぎて行きました。

ところが、好運な事にとてもナイスな磁石を手に入れたのです。それはハードディスク内に使用している磁石でした。会社の人が、アメリカで買って来た新品のハードディスク(IDE 18GB)をバラバラにしたのです。(一応彼の仕事です) で、そのハードディスクに使用(ヘッドの操作)していた磁石を貰ってきました。
形もやや扇型で、サイズはフロントディスクのすき間にぴったりだし、磁力はとても強力だしで言う事なしです。

やっと作成に入れました。

材料

材料	値段
サイクルメータ	5500
プッシュスイッチ	240x2
ステー	200
ボルト	60
コード	200
ワッシャ	300
3端子	350
収縮チューブ	150
○○チューブ	400
磁石	-
バスボンド	手持ち
