冷却液の抜き方

• アッパーカウルの右側インアフェアリングを外す
• アンダーカウルを外す。

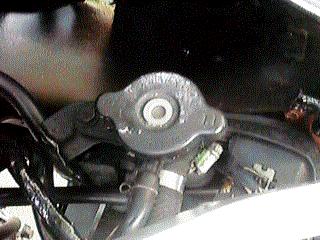

• ラジエーターキャップを外す
• ウォーターポンプのドレインボルトを外しラジエータとエンジンから 冷却液を抜く
• リザーバータンクを外す
• タンクのキャップを外し、冷却液を抜く

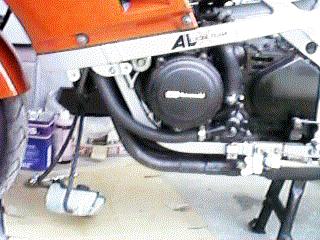

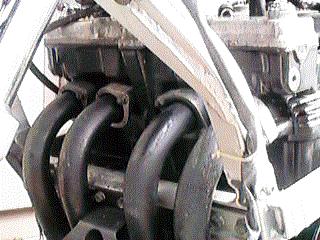

右インフェアリングを外した所	アンダーカウルを外した所

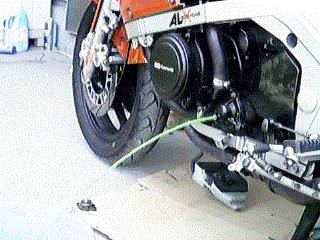

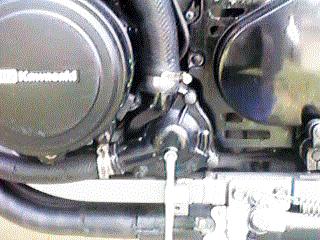

LLC排出中	LLC排出中

水による洗い流し

• ほぼ完全に抜けたら、ホースをラジエータに差し込んで水をガンガン流し込み、内部を洗浄する
• ドレインボルトを締め、水を入れる
• エンジンを始動し、暖気運転する
• ドレインボルトを外し、水抜く

洗浄剤による内部の洗浄

• 洗浄液を規定量入れる。
• 水を入れる
• リザーバータンクにも水を入れる
• アンダーカウルを装着する
• エンジンを始動し、暖気する
• 近所をフラフラと10分程走行する
• アンダーカウルを外す
• ラジエータキャップを外す
• ドレインボルトを外し、汚れた洗浄液を排出する

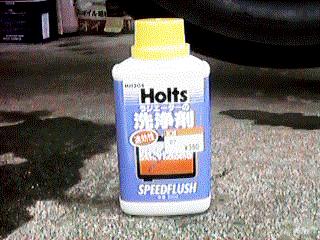

洗浄剤

分解

• アッパーカウルを取り外す
• ファンモーターのコネクタを外す
• ホースクランプを緩めてラジエータホースを抜く
• バッフルプレートを外す
• ラジエータ取り付けボルトを外す
• フレームに接続されているフロントフェアリングステーを外す
• ステーからラジエータを取り外す
• ウォーターポンプカバーを外し、錆びた部分をワイヤブラシ、紙ヤスリ等で 錆を落す。
• 外したホース内をブラシで掃除する
• ファンを外す
• 曲がったフィンをマイナスドライバーで修正する

ラジエータを取り外した所	アンダーカウルを外した所

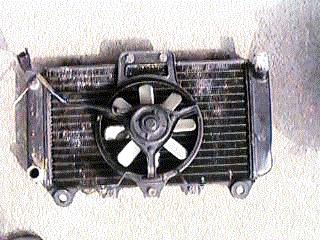

ラジエータ回りの部品	ちょっと錆びてるウォーターポンプ

組み立て

• ファンをラジエータに取り付ける
• フロントフェアリングステーにラジエータを取り付ける
• フロントフェアリングステーをフレームに取り付ける
• ラジエータをフレームに取り付ける
• バッフルプレートを取り付ける
• ファンモーターのコネクタを接続する
• ラジエータホースを取り付け、ホースクランプを締める
• 冷却水を規定量入れる
• アッパーカウルを取り付ける
• インフェアリングを取り付ける
• リザーバータンクをアンダーカウルに取り付ける
• アンダーカウルを取り付ける
• エンジンを暖気し、エア抜きを行なう
